Создание штор в 3ds Max с помощью Cloth.

При создании интерьера зачастую сложно подобрать нужную модель штор или занавесок. Такой проблемы нет, если дизайнер знаком с модификатором Cloth.

Совет! Перед началом работы со сценой 3dsMax устанавливайте реальные единицы измерения. Это упростит работу с физикой, и в большинстве случаев - с визуализацией.

Customize => UnitSetup

Для начала перейду в видовое окно Front и создам сплайновый прямоугольник в виде контура ткани. В идеале он должен быть по размеру штор.

Create => Shapes => Rectangle

Применю к нему модификатор Garment Maker.

Modify => Modifier List => Garment Maker

Получился лист тканевой основы. Для ткани можно использовать и Plane с большим разбиением на полигоны, но данный метод дает более реалистичный результат при просчете ткани.

Отображу сетку модели (клавиша “F4”) и с помощью параметра Density в панели модификатора объекта установлю значение 0.7 - плотность ткани.

Советую Density повышать постепенно и не выставлять большие значения, (особенно если слабая машина) – это может привести к зависанию программы!

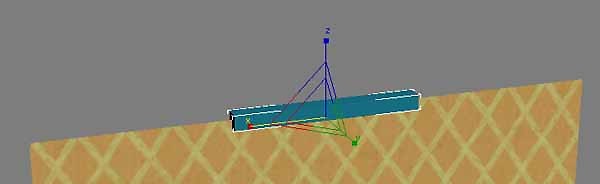

Назначу объекту тканевый материал и в месте крепления шторы создам “Box” по ширине ткани.

Применю к шторе модификатор Cloth.

Modifier => Cloth => Cloth

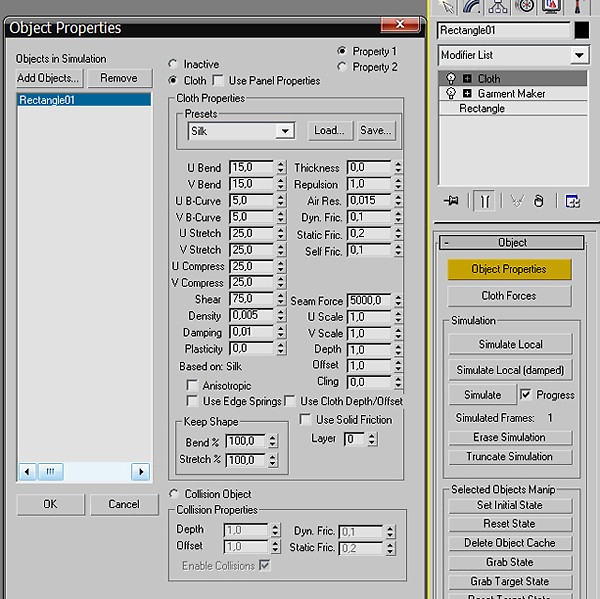

Открою окно Object Properties на вкладке Object модификатора Cloth.

Здесь необходимо назначить ткань материала. Выбираю в списке Rectangle01 (штору) и вместо Inactive устанавливаю Cloth. В листе Presets выбираю Silk – стандартные настройки для шелка. Закрываю окно – OK.

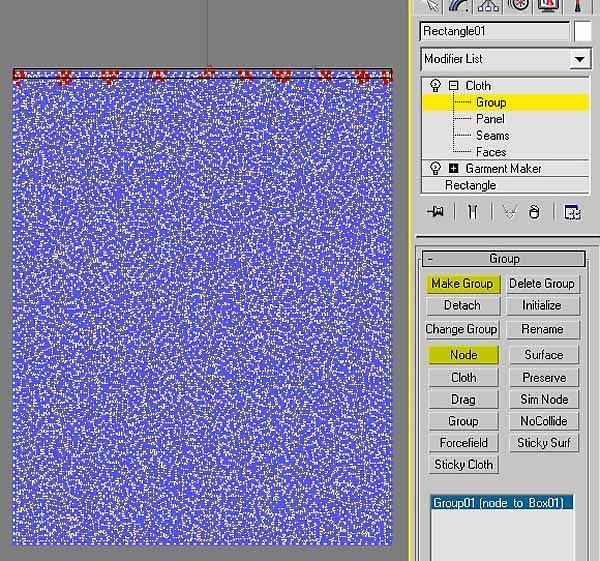

Теперь нужно прикрепить шторы к боксу в тех местах, где должны быть петли. Для этого захожу в параметр Group модификатора Cloth. Выделяю на ткани вершины в местах крепления. И нажимаю Make Group.

Далее привязываю созданную группу к боксу с помощью кнопки Node.

Node => и указываю мышкой в видовом окне бокс. Выхожу из Group.

Просчет происходит в течение указанных кадров. По умолчанию от нуля до кадра, последним указанного в шкале анимации. 100 кадров более чем достаточно.

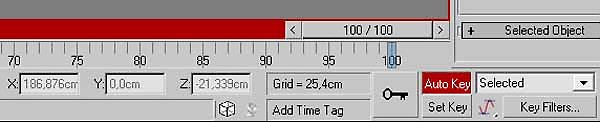

Теперь ткань при просчете будет привязана к боксу. Осталось сжать бокс по ширине от 0 до 100-го кадра. Включаю AutoKey. Перехожу на 100-й кадр.

Сжимаю бокс (Scale) на столько, на сколько необходимо сдвинуть штору.

Выбираю ткань и на вкладке Object нажимаю кнопку Simulate.

Немного подождать - и штора готова. Теперь, прокручивая кадры, можно выбрать понравившийся вид и конвертировать штору в Mesh или Editable Poly.
